Segmentowych murów oporowych

Projekt

Projektowaniem segmentowych murów oporowych zwykle zajmuje się inżynier budownictwa. Ocena ogólnej stateczności zbocza powinna być wykonana przez inżyniera geotechnika. Więcej informacji dotyczących podstawowych zagadnień na temat murów oporowych systemu Allan Block znajdziesz na str. 19 w AB Spec Book.

Określenie wysokości muru i jego geometrii

Określenie parametrów konstrukcyjnych muru

Poprawne zaprojektowanie muru należy wykonać wg następujących kroków:

1. Wybór lokalizacji muru

• Zminimalizowanie ilości wykonanych wykopów i materiału wypełniającego.
• Optymalizacja ukształtowania terenu i odwodnienia.
• Wykorzystanie istniejących właściwości terenu.

2. Określenie wysokości muru i jego geometrii

• Obliczenie wysokości muru w jego najwyższym punkcie.
• Uwzględnienie zboczy nad i pod murem.
• Ocena górnego obciążenia od ruchu pojazdów i budowli.
• Wybór odpowiedniego nachylenia muru.

3. Określenie parametrów konstrukcyjnych muru.

• Sprawdzenie w Maksymalne wysokości muru - Mur grawitacyjny AB, konieczności zastosowania geosiatki.
• W przypadku konieczności zastosowania geosiatki należy skorzystać z tabela wyliczenia geosiatki, aby dobrać odpowiednią długość siatki.
• W przypadku projektów, które wykraczają poza wartości tabel zawartych w tym folderze należy skorzystać z podręcznika Allan Block Engineering Manual lub skontaktować się z wykwalifikowanym inżynierem.

4. Obliczenie całego muru

Wyznacz miejsce na
przechowanie pustaków

Ściana klińcowa

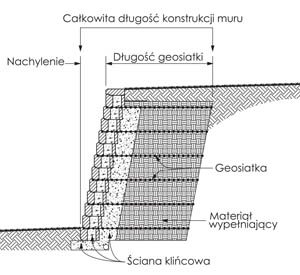

• Określ całkowite nachyleniemuru wg Tabela nachyleń AB
• Wykorzystując informację o długości geosiatki określamy całkowity masyw z gruntu zbrojonego.
• Porównanie wielkości całkowitego masywu z gruntu zbrojonego z dostępną przestrzenią w miejscu budowy.
• Uwaga: Aby uzyskać więcej informacji zobacz strony 11 i 12 w AB Spec Book.

• Kliniec może być zastosowany jako materiał na warstwę podkładową pod pustakami AB, wewnątrz pustaków AB oraz za murem z pustaków.


• Kliniec musi być zagęszczalnym kruszywem o wielkości ziaren 5 - 31,5 mm i o zawartości frakcji pylastej (< 0,063 mm) poniżej 10% i minimalnej gęstości na poziomie 1900 kg/m³ . Aby osiągnąć dobre zagęszczenie konieczne jest zastosowanie materiału o różnorodnej wielkości ziaren.

W celu uzyskania dokładniejszych informacji należy zapoznać się z AB Engineering Manual, AB Spec Book, AB Seismic Executive Summary,lub AB Walls 10 Software. Aby uzyskać pomoc w zakresie projektowania, skontaktuj się z Działem Projektowym firmy AB.

Przedmiar robót przed rozpoczęciem budowy

Budowa zbrojonego muru oporowego wymaga dokładnego zaplanowania oraz szczegółowego rozrysowania terenu miejsca budowy.

Sprawdź zamówione materiały

• Porównaj kolor, kształt i prawidłowy kąt nachylenia, jaki tworzą dostarczone pustaki z projektem i specyfikacją.
• Sprawdź dostarczoną geosiatkę pod kątem wytrzymałości, ciężaru, rozmiaru rolki, kierunku włókien konstrukcyjnych oraz wybranego właściwego producenta i porównaj z projektem i specyfikacją.

Dostawa i magazynowanie

• Wyznacz miejsce na przechowanie pustaków, geosiatki i materiału wypełniającego. Przechowywać pustaki na paletach, a geosiatkę przykryć, aby zabezpieczyć ją przed wilgocią i zabrudzeniem.
• Należy chronić materiały przed uszkodzeniami mechanicznymi, kontaktem z błotem i mieszanką betonową lub innymi substancjami, które mogą zanieczyścić pustaki. Uszkodzony materiał nie powinien być wbudowany.

Ściana klińcowa

Prawidłowe wykonanie ściany klińcowej daje same korzyści:

• Spaja pustaki z geosiatką tworząc trwałe połączenie.
• Zwiększa ogólną masę pustaków, zwiększając tym samym stateczność budowli.
• Usprawnia proces zagęszczania wewnątrz i wokół pustaków.
• Zapobiega osiadaniu bezpośrednio za pustakami, co zmniejsza działanie sił na geosiatkę.

Materiał wypełniający

• Wykopany grunt na placu budowy może posłużyć do wypełnienia przestrzeni dookoła zbrojenia (geosiatki), jednak tylko wtedy gdy spełnia wymagania specyfikacji zatwierdzonego projektu.
• Ciężkie, ekspansywne grunty gliniaste lub grunty organiczne nie mogą być używane w strefie zbrojenia.
• Jeżeli potrzebny jest dodatkowy materiał wypełniający, wykonawca musi przedłożyć próbkę materiału projektantowi lub inżynierowi sprawującemu nadzór w celu akceptacji.

Przygotowanie gruntu pod murem

• Należy wykonać wykop na podkład do poziomu zgodnie z projektem. Podłoże pod warstwą podkładu musi być zagęszczone do minimum 95% normalnej próby Proctora przed jego wykonaniem.
• Grunt w wykopie na podkład musi zostać zbadany na miejscu przez inżyniera zajmującego się badaniem gruntu, aby ocenić czy stopień zagęszczenia gruntu jest zgodny z projektem. Grunt niespełniający wymaganych właściwości powinien zostać usunięty i zastąpiony odpowiednim materiałem.

Układanie geosiatki

• Projekt zbrojenia geosiatką określa długość strefy zbrojenia oraz wielkość niezbędnych wykopów. Zanim rozpocznie się budowę muru należy określić górny punkt muru (GP) oraz dolny punkt muru (DP). Miejsce budowy, a szczególnie strefę zbrojenia należy sprawdzić pod kątem istniejących kabli oraz innych ewentualnych przeszkód.

Widok muru z przodu - lokalizacja geosiatki
